EnergoAqua Industry
PÅLITLIGT VÄRMESYSTEM FÖR STÖRRE LOKALER
EnergoAqua Industry
Vattenburen takvärme

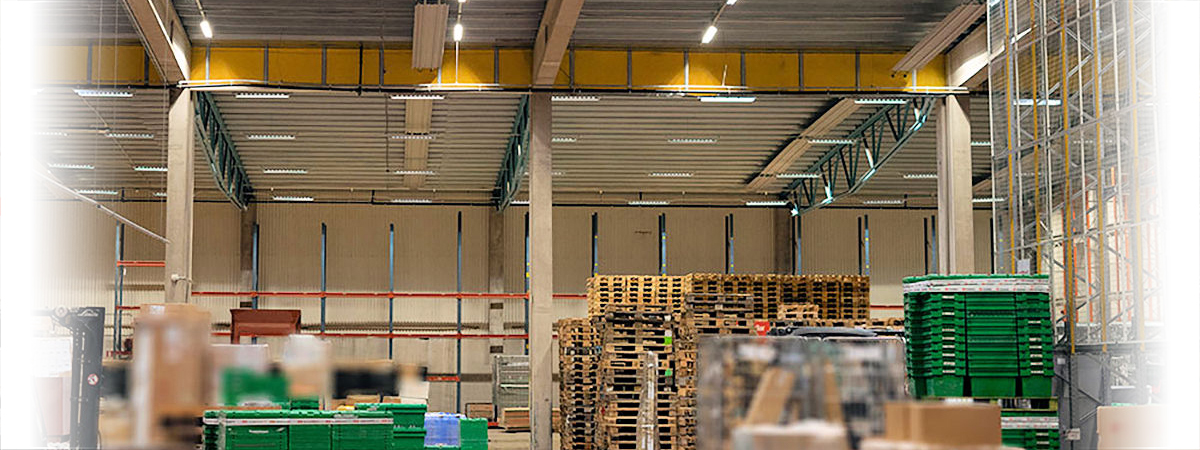

Systemlösning för vattenburen uppvärmning av större lokaler så som industrihallar, lager, verkstäder, sport- och tennishallar. Passar för både höga och låga takhöjder. Två bredder i varierande längder, upp till 6 m.
Hur fungerar det?
Ett takvärmesystem värmer upp rummets ytor via värmestrålning. Dessa ytor värmer i sin tur upp den omgivande luften och skapar ett dragfritt och behagligt rumsklimat.
Med takvärme får man dessutom en högre operativ, upplevd, temperatur vilket gör det möjligt att sänka lufttemperaturen i rummet och därmed även den totala energiåtgången. Energibesparingar på upp till 20-25% är inte ovanliga.
Takmontaget frigör värdefull golv- och väggyta, samtidigt är värmesystemet skyddad ifrån beröring och skadegörelse. Ett utmärkt val för offentliga miljöer bl.a.
Konstruktion och funktion

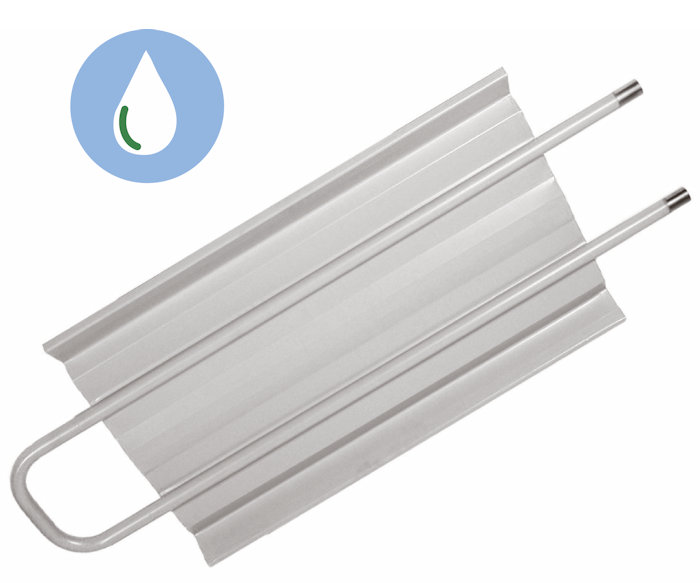

EnergoAqua Industry, EAI, består av tre delar: den reflekterande plåten, rör och isolering. CE-märkt, EN14037.
Värmepanelen tillverkas av 0,9 mm aluminiumplåt som kallbearbetats till optimal form. Isoleringen, 25 mm, är av mineralull. Ovansidan är täckt med plastad papp. Rör av stål med dimension Ø35/32 mm. Max driftstryck 10 bar.
Plåten sluter till rören med god kontaktyta vilket gör panelen mycket energieffektiv. Varmt vatten cirkulerar genom rören och överför via ledning sin värme till panelens undersida. Genom att panelens plåt har en högre temperatur än rumsytorna avges värme till dessa.
Teknisk information
Storlek: EAI finns i utförande med två rör eller tre rör och med två olika bredder, 615 samt 900 mm.
Längder: EAI utförs i valfri längd i steg om 500 mm. Maxlängd per panel är 6 m. Flera paneler kan seriekopplas upp till 125 m.
Anslutning vatten: Inkoppling av vatten görs via slät rörände dimension Ø35 x 1,5 mm.
Skarvning: EAI kan skarvas till längder över 6 m. Ett längre stråk byggs upp av olika paneler, en anslutningspanel och en ändpanel samt ett antal mittpaneler. Sektionerna kopplas ihop genom Ø35 mm pressrörssystem. Olika kopplingsvarianter, med tanke på flöde och tryckfall, finns för antingen serie- eller parallellkoppling.
Upphängning: EAI monteras nedpendlat ifrån taket taket. Vi tillhandahåller två alternativa monteringssatser, med kedja eller med vajer.
Mer information och uppgifter om värmeeffekter, flöde och tryckfall finns i vår tekniska manual.
